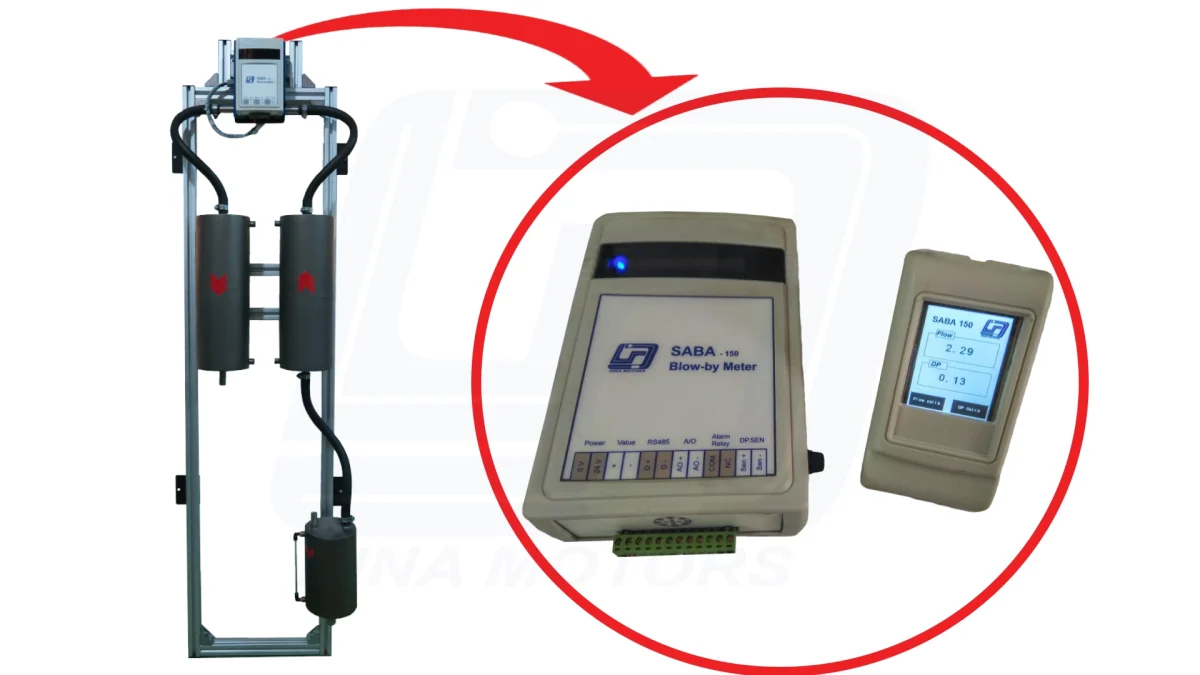

دستگاه اندازه گیری بخارات محفظه لنگ (Blow-by)
تجهیزات آزمون موتور دیناموتور
در موتورهای احتراق داخلی قسمتی از فشار احتراق از بین لقی رینگ‌ها خارج و وارد محفظه قالپاق سوپاپ و یا محفظه لنگ می‌شود؛ سپس از مسیر هوا وارد موتور می‌شود و دوباره می‌سوزد (با توجه به ممنوعیت ورود بخارات کارتل به هوای آزاد). در صورتیکه موتور در شایط مناسب باشد، میزان بخارات کارتل محدود و در بازه مجاز است. در صورت خرابی سامانه رینگ و پیستون این کمیت افزایش می‌یابد.
در اتاق آزمون این مقدار بصورت مداوم اندازه‌گیری می‌گردد. دستگاه اندازه‌گیری بخارات کارتل شرکت توسعه قوای محرکه دینا یک ابزار اندازه‌گیری دبی از روش اوریفیس است. این سازوکار، در سیال عبوری افت فشار ایجاد می‌نماید. دستگاه از طریق اندازه‌گیری دقیق این افت فشار، میزان دبی عبوری را اندازه‌گیری می‌کند.
این بخارات با توجه به عبور از فضاهای روغنی و بخارات آب همیشه دارای مقدار زیادی روغن و آب بوده که باید در قبل از اندازه‌گیری از آن جدا شوند تا باعث خرابی سنسورها نگردد. در دستگاه مذکور، منبع جداساز تعبیه شده که این جداسازی در آن بوجود آمده و مواد اضافی از پایین دستگاه خارج می‌شوند. با توجه به سیکلی بودن رفتار موتور دبی بخارات کارتل دارای نوسان است که با استفاده از مخزن در قبل و بعد از اندازه‌گیری، جریان عبوری آرام و بدون اغتشاش می‌گردد.
مشخصات فنی:
- محدوده اندازه‌گیری: 3 الی 150 لیتر بر دقیقه
- دقت اندازه گیری: بهتر از 2% بیشترین محدوده خوانش
- خروجی: آنالوگ 0 الی 10 ولت
- دمای کاری: 10- الی 55 درجه سانتی‌گراد
- برق تغذیه: 24 ولت مستقیم
- درجه حفاظتی: Ip55
